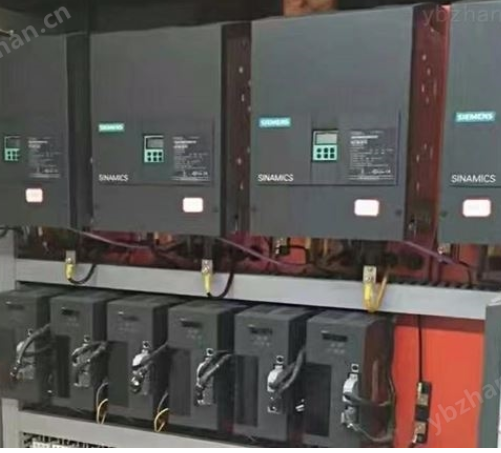

在现代工业传动系统中，直流驱动器以其优异的调速性能和可靠的转矩控制，依然占据着重要地位。本文将以典型的直流调速装置为例，系统介绍其从安装准备、硬件接线到参数设置、功能调试的完整流程，旨在帮助工程技术人员快速掌握其核心应用要点。


　　第一部分：安装准备与环境要求


　　安装选址与环境评估


　　设备应安装在清洁干燥、通风良好的室内环境。安装位置需避开直射阳光、远离热源(如加热器、熔炉)和强电磁干扰源(如大型变压器、焊接设备)。环境温度建议保持在0-40摄氏度范围内，相对湿度不超过90%且无凝露。控制柜内应预留足够的散热空间，装置上下方需保持规定的最小间距以保障空气自然对流，顶部通常不建议安装其它发热元件。


　　机械安装要点


　　装置采用壁挂式或柜内安装方式。安装表面应平整、坚固、无振动，并能承受装置重量。安装时需使用合适的紧固件，确保设备背部与安装面紧密贴合以利于散热。对于多台装置并排安装的情况，横向须预留足够间隙。所有运输过程使用的固定件和临时保护材料在安装前必须移除。


　　电气环境与安全规范


　　供电电源必须满足装置额定电压和频率要求，电压波动不应超过允许范围。进线侧必须配备符合当地电气规范、额定电流匹配的快速熔断器或空气开关作为短路保护。强烈建议在电源输入端加装合适的电抗器或滤波器，以抑制电网谐波对装置的影响。所有电气安装必须遵守“断电操作”原则，在接线、检查前确认主电路和控制电路电源已切断，并采取防止误上电措施。设备外壳必须可靠接地，接地线径需满足规范要求，确保操作人员安全和装置稳定运行。



　　第二部分：硬件接线与检查


　　主电路接线


　　主电路包括进线电源连接和电机电枢、励磁绕组连接。电源输入端通常标记为L1、L2、L3(三相交流)，必须按正确相序连接。直流电枢输出端标记为A+、A-，需与直流电机的电枢端子对应连接，极性必须正确。直流电机励磁输出端标记为F+、F-，连接至电机的励磁绕组。所有主回路电缆应选用截面积足够的多股铜芯电缆，接线端子必须使用合适的铜质接头并压接牢固，确保接触电阻最小化。动力电缆与控制信号电缆应分开布线，保持至少20厘米以上的间距，若需交叉应成90度角，以最大限度减少电磁干扰。


　　控制电路与外围接口连接


　　控制电路涉及控制电源、数字量输入输出、模拟量给定与反馈、编码器接口及通讯端口。


　　控制电源通常为低压直流或交流，需严格按照端子标识接入规定等级的电压。


　　数字量输入点用于接收启动、停止、故障复位等开关信号，通常为光耦隔离，注意公共端极性。


　　数字量输出点用于输出运行、故障、就绪等状态信号，注意输出类型(晶体管或继电器)及负载能力。


　　模拟量输入用于接收速度或转矩给定信号(如0-10V或4-20mA)，模拟量输出用于输出实际速度、电流等监视信号。模拟信号线必须使用屏蔽双绞线，屏蔽层在控制器侧单端接地。


　　如使用编码器作为速度或位置反馈，需严格按照编码器手册连接电源、差分信号线，并确保屏蔽层处理良好。


　　通讯接口(如现场总线)连接时，注意终端电阻的设置和通讯电缆的规格匹配。


　　接线后的初步检查


　　完成所有接线后，在上电前必须进行检查：


　　目视检查：确认所有接线正确、牢固，无松动或毛刺；无工具、线头等异物遗落在装置内。


　　绝缘测试：使用合适的兆欧表(如500VDC)分别测量主电路对地、控制电路对地以及主电路与控制电路之间的绝缘电阻，确保其值大于规定的低要求(通常>1MΩ)。注意：进行绝缘测试时，必须确保装置内所有半导体器件、滤波器等已从电路中断开或采取保护措施，以防高压损坏。


　　连续性检查：使用万用表通断档检查电机电枢绕组、励磁绕组电阻是否正常，检查急停、使能等关键安全回路是否导通可靠。


　　第三部分：参数设置与优化流程


　　初始上电与基本设置


　　shou次上电建议先断开电机主回路，仅对控制器供电。观察面板状态指示灯或通过操作面板查看，确认控制器自检正常，无初始故障报警。


　　进入参数设置菜单，首先完成最基本的核心参数设置：


　　电机铭牌参数输入：准确输入直流电机的额定电枢电压、额定电枢电流、额定励磁电流、额定转速等关键数据。这是控制器进行准确控制和保护的基础。


　　速度反馈源选择：根据实际使用的反馈元件，选择“电枢电压反馈(EMF)”、“测速发电机反馈(TG)”或“脉冲编码器反馈(Encoder)”。


　　基本控制模式选择：选择速度控制模式或转矩控制模式。


　　控制回路优化与调整


　　完成基本设置后，可连接电机进行动态调试。控制回路的优化是核心环节，通常遵循从内环到外环的顺序：


　　电流环(内环)整定：电流环响应最快，负责控制电枢电流。可先使用装置的“自动优化”功能。该功能会让电机在静止状态下自动施加一系列激励信号，测量系统响应，从而计算出电流环的比例增益和积分时间等参数。若手动调整，原则是在保证不震荡的前提下，尽可能提高响应速度。


　　速度环(外环)整定：在电流环整定好的基础上进行。同样可先尝试“自动优化”，电机将在空载下旋转以优化速度环参数。手动调整时，通过观察电机在空载启动、加载、突卸负载时的转速响应曲线，调整速度环比例增益和积分时间，目标是获得快速且无超调、无静差的稳态转速。


　　功能参数与应用配置


　　根据具体应用需求，配置相关功能参数：


　　加减速时间：设置合理的斜坡上升和下降时间，以满足工艺要求并减小机械冲击。


　　转矩限制：设置正向和反向的转矩(电流)极限值，保护机械设备和电机。


　　励磁控制：配置弱磁升速参数(当需要运行在基速以上时)，或设定固定励磁。


　　停机方式：选择自由停车、斜坡停车或快速制动(能耗制动、回馈制动)方式。


　　保护功能参数：核对并设置过流、过压、欠压、超速、失磁、堵转等各项保护功能的阈值和响应时间，确保系统安全。


　　第四部分：系统调试与故障排查


　　空载与带载试运行


　　完成参数设置后，进行系统试运行：


　　点动测试：在低速下进行点动操作，确认电机转向是否正确，运行是否平稳无异响。


　　空载运行：逐步提高速度给定，观察电机在整个速度范围内是否运行平稳，实际转速是否跟随给定，测量电枢电压、电流是否正常。


　　带载运行：在设备允许的情况下，逐步增加负载至额定值。观察带载启动、稳定运行、突加突卸负载时的电流和转速动态过程，确认无异常震荡、过流或速度跌落过大现象。记录关键运行数据。


　　常见问题分析与处理


　　启动过流跳闸：检查电流环参数是否过于激进，加减速时间是否过短，机械负载是否卡死，电机电枢或励磁绕组绝缘是否受损。


　　转速不稳、波动：检查速度反馈信号是否稳定(编码器接线、测速机纹波)，速度环积分时间是否合适，机械传动部件是否有间隙或松动。


　　达不到额定转速：检查励磁电流是否达到额定值，弱磁点设置是否正确，转矩限制值是否设置过低，电源电压是否不足。


　　通讯中断或控制失灵：检查通讯电缆连接、终端电阻、站地址和波特率设置是否正确，控制电源及使能信号是否正常。


　　记录与文档


　　详细记录最终生效的所有关键参数值、调试过程中的观察现象及调整步骤。这份文档对于未来设备维护、故障恢复或工艺变更至关重要。


　　结论


　　成功的应用源于对每个环节的精心实施。从规范安装、严谨接线，到合理的参数设置与细致的系统调试，构成了设备稳定可靠运行的完整链条。理解其内在的控制逻辑，结合实际负载特性进行耐心调整，是充分发挥其性能、满足复杂工艺要求的关键。建议在初次调试或重大修改后，让设备在低负载下持续运行一段时间进行考验，确保系统长期稳定。
